配电柜
一、概述 配电柜(箱),外壳用钢板弯制而成,产品具有结构紧凑,检修方便, 电气方案灵活、组合方便、 防护等级高等特点。适用于冶金、矿山、石油、化工、纺织、港口、车站等厂矿企业作为交流50Hz,额定电压380V或660V,额定电路630A的三相三线、三相四线或三相五线制的低压配电系统中动力配电及照明之用。同时还可以作为低压控制系统中部分鼠笼型和功线型电动机控制之用。 二、 正常使用环境环境 1. 周围空气温度:最高温度+40℃,最低温度-15℃;,并且24小时内其平均温度不高煜于+35℃。超过时需根据实际情况降容运行; 2. 相对湿度:在最高温度为+40℃时不超过50%,在较低温度时允许有较高的湿度,例如+20℃时为90%,但因考虑到温度变化有可能会偶然产生的凝露; 3. 海拔高度:2000m以下; 4. 设备安装时与垂直面的倾斜度不超过5度,设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所 5. 用户有特殊要求时,可以与制造厂协商解决

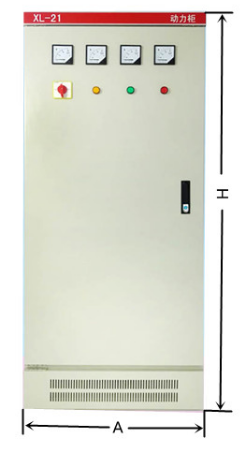

配电柜(箱)系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露便于检修维护,本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。 二、外形及安装尺寸(单位:mm)
|
