配电箱


一、概述

系列低压配电箱 外壳用钢板弯制而成,表面经过环氧树脂静电喷涂处理,结构紧凑,布线合理,标志简明,维修保养方便。

配电箱适用于发电厂、学校及工矿企业等行业的配电系统。用于交流电压500V及以下、频率为50HZ、额定工作电压为380V、额定电流为400A及以下的供电系统中的配电和电动机的集中控制。

二、正常使用环境条件

1. 周围空气温度:最高温度+40℃,最低温度-15℃;并且24小时内其平均温度不高煜于+35℃。超过时需根据实际情况降容运行;

2. 相对湿度:相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的湿度,例如+20℃时为90%,但因考虑到温度变化有可能会偶然产生的凝露;

3. 海拔高度:2000m以下;

4. 设备安装时与垂直面的倾斜度不超过5度,设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

5. 用户有特殊要求时,可以与制造厂协商解决。

三、结构及特点

配电箱体为封闭式结构,壳体采用纲板弯制焊接而成,机械强度高。结构合理、操作安全、维护方便。壳体表面保护层采用静电粉未喷涂。色泽美观,耐腐性能好。配电箱分为明装和暗装两种,配电箱门分为金属门和透视窗门两种。门板贴有密封橡皮条,防止雨水渗入。箱体配备有上下进出线孔和安装底板,进出线孔出厂时已经加装密封板,门开启角度大于90度。

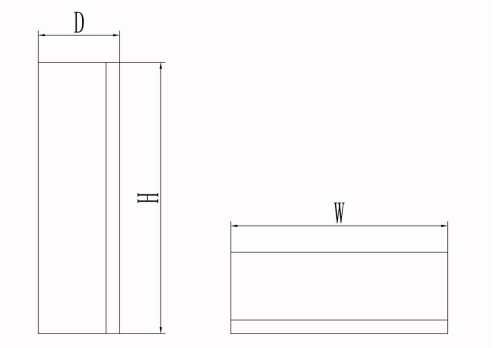

三、外形尺寸及规格(单位:mm)

1. 配电箱系列低压配电箱外型尺寸可根据用户的需求而定:

1) 一般情况下,高度不大于1200mm, 宽度不大于800mm, 深度不大于300mm;

2) 特殊情况可根据需求而确定。

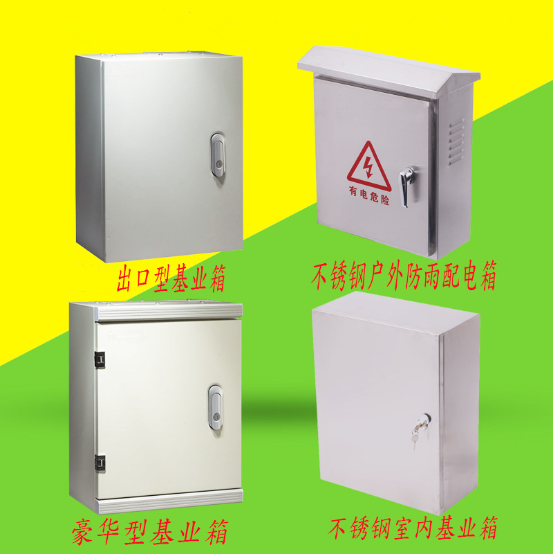

配电箱(户内暗装)


配电箱(户内明装)


JFF(户外)


2. 产品分为 25种规格(规格从大于5040/14起)。

序号

规格

高(H)

宽(W)

深(D)

1

2520/14

250

200

140

2

3025/14

300

250

140

3

3025/18

300

250

180

4

3030/14

300

300

140

5

3030/18

300

300

180

6

4030/14

400

300

140

7

4030/20

400

300

200

8

5040/14

500

400

140

9

5040/20

500

400

200

10

5040/23

500

400

230

11

6040/14

600

400

140

12

6040/20

600

400

200

13

6040/23

600

400

230

14

6050/14

600

500

140

15

6050/20

600

500

200

16

6050/23

600

500

23

17

7050/16

700

500

160

18

7059/20

700

500

200

19

7050/23

700

500

230

20

8060/20

800

600

200

21

8060/23

800

600

230

22

8060/25

800

600

250

23

10080/20

1000

800

200

24

10080/25

1000

800

250

25

10080/30

1000

800

300
