预装式箱式变电站


一、概述

预装式箱式变电站是一种贴近终端用户的供电设备,是取代传统变电所的革命性解决方案。产品采用立体模块化结构设计,具有节约成本、运行安全可靠、成套性强、工艺先进、造型美观、维护简单、结构紧凑、移动方便、占地面积小等优点。适用于城市高层建筑、住宅小区、风景小区、厂矿企业、风力发电、公共场所及临时性设备等变电的户内、外场所。

 二、 正常使用环境条件

1. 周围空气温度:最高温度+50℃,最低温度-45℃;

2. 相对湿度:日平均值≤95%(温度20±5℃),月平均值≤90%;

3. 户外风速:不超过35m/s;

4. 安装环境:户外场所(无火灾、 爆炸物、严重污秽、化学腐蚀);

5. 海拔高度:1000m以下;

6. 无法满足上列允许条件范围时,可以与制造厂协商解决。

三、结构及特点

1. 外壳采用优质镀铝锌板制作。钢板结构的各个零部件均经过特殊的反腐处理,镀铝锌板结构具有极强的耐腐蚀能力和良好的机械强度。同时隔热抗辐射、防湿抗凝露、隔音抗风防尘能力强。

2. 产品主要分:高压开关室、变压器室、低压开关室三部分,三部分可分体运输。

3. 产品特有的大循环散热系统采用了“烟道”式散热原理设计,将变电站分为三个独立的空间,各室之间单独密封不会形成各室之间的热交换,每个空间均有独立的自然通风口与室内照明装置。变压器室另装有温度自动开启强排风功能风扇,散热性能优良。

4. 产品直接深入终端用电用户,可以减少线路损耗,节约新建建筑供电系统总投资30%以上。

5. 产品具有“遥调、遥测、摇信、遥控”的四遥功能、五防功能。

6. 高压开关设备,变压器,低压开关设备三位一体,成套性强,内部设备呈“目”字形或“品”字型排列。

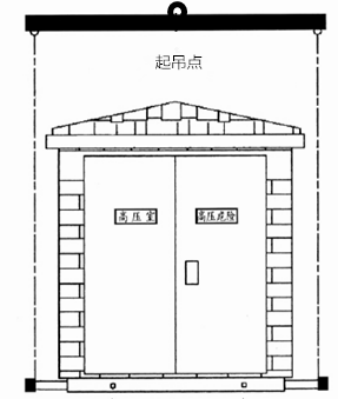

二、箱式变电站吊装图

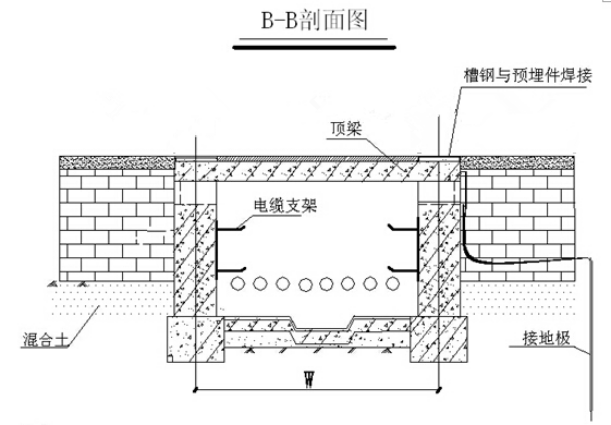

三、箱式变电站基础图




四、典型的结构方案布置图

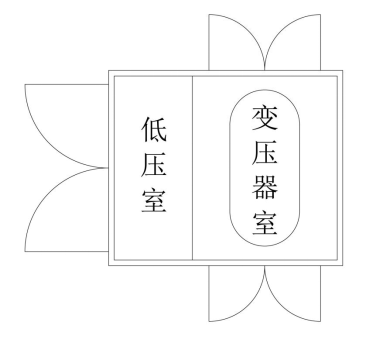

简易型箱变不带高压室


“目”字型结构

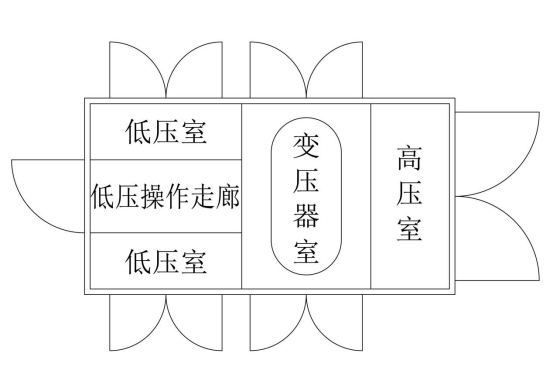

“目”字型结构带低压走廊


“目”字型结构两台变压器


“目”字型结构两台变压器两路进线


“品”字型结构 I型


“品”字型结构 II型


“品”字型结构 III型带低压走廊
